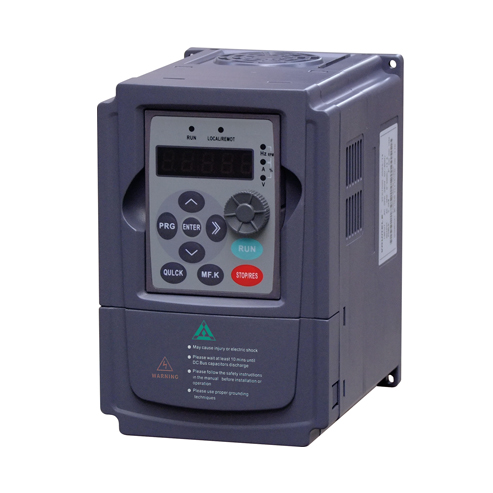

L9系列通用变频器

最高频率：500Hz

载波频率：0.5kHz～16kHz；可根据负载特性，自动调整载波频率。

输入频率分辨率：  数字设定：0.01Hz 模拟设定：最高频率×0.1%

控制方式：V/F控制

启动转矩：150%

调速范围：1：10

稳速精度：±1%

过载能力：G型机：150%额定电流60s； P型机：130%额定电流60s；

转矩提升：自动转矩提升；手动转矩提升0.1%～30.0%

V/F曲线：直线V/F，多点V/F，平方V/F

加减速曲线：直线加减速方式；两组加减速时间；加减速时间范围0.00秒～300.00分钟

直流制动：直流制动频率：0.00Hz～最大频率，制动时间：0.0s～36.0s，制动动作电流值：0.0%～100.0%

点动控制：点动频率范围；0.00Hz～最大频率；点动加减速时间0.00s～300.00s

简易PLC、多段速运行: 通过内置PLC或控制端子实现最多8段速运行

内置PID: 可方便实现闭环过程控制系统

自动电压调整（AVR）: 当电网电压变化时，能自动保持输出电压恒定

过流失速控制: “挖土机”特性，对运行期间电流自动限制，防止频繁过流跳闸；

上电外围设备安全自检:  可实现上电对外围设备进行安全检测如接地、短路等

共直流母线功能: 可实现多台变频器共用直流母线的功能

MF.K 键: 可编程键;命令通道切换/正反转运行/点动运行功能选择

纺织摆频控制：多种三角波频率控制功能

定长控制：给定长度控制功能

运行命令通道：三种通道；操作面板给定、控制端子给定、串行通迅口给定。可通过多种方式切换

频率源：共有8种频率源；数字给定、模拟电压给定、模拟电流给定、脉冲给定、多段速、PLC、 PID、串行口给定。

输入端子：五个数字输入端子，其中一个可作高速脉冲输入。  二个模拟量输入端子，其中AI1只能用作电压输入，AI2可作电压或电流输入（还可以通过跳线选择为键盘电位器输入）。

输出端子：两个数字式输出端子 一个继电器输出端子  一个模拟输出端子，分别可选0～20mA或0～10V，可实现设定频 率、输出频率等物理量的输出，同时可以通过FM输出0kHz～50kHz的方波信号输出，可实现设定频率、输出频率等物理量的输出。也可设为开路集电极DO3输出。（AO，FM，DO3 共用一个通道，靠功能选择区分）

LED显示：本机自带LED键盘，实现参数设定，状态监测功能。

保护功能：上电电机短路检测、输入输出缺相保护、过流保护、过压保护、欠压保护、过热保护、过载保护等

选配件：可选外接键盘，（外接键盘有带电位器和不带电位器两种选择）。制动组件。外引键盘线等。

使用场所：室内，不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等

海拔高度：低于1000m

环境温度：－10℃～＋40℃（环境温度在40℃～50℃，请降额使用）

湿度：小于95%RH，无水珠凝结

振动：小于5.9m/s2（0.6g）

存储温度：－20℃～＋60℃
